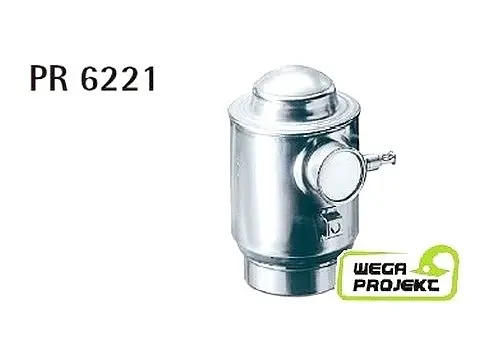

Czujnik Tensometryczny PR 6221

Wytrzymałość PR 6221 sprawia, że idealnie nadaje się do pracy w trudnych i wymagających warunkach technologicznych, gwarantując niezawodność. Czujnik zrobiony jest ze stali nierdzewnej, a jego obudowa jest hermetycznie zespawana w standardzie IP68, co daje możliwość pracy w zanurzeniu do 1,5m przez 10 000 h, oraz IP69 K, dzięki czemu można je myć strumieniem wody pod ciśnieniem. Wytrzymują przeciążenie do 100% obciążenia nominalnego bez utraty parametrów pomiarowych, a takze mogą pracować w temperaturze od -30 do +95 stopni C, dla wag legalizowanych od –10 do +55 stopni C.

W zależności od wymaganej dokładności pomiaru czujniki są dostępne w czterech klasach dokładności:

• C3 (0,015% zakresu pomiarowego)
• C4 (0,012% zakresu pomiarowego)
• C5 (0,010% zakresu pomiarowego)
• C6 (0,008% zakresu pomiarowego)

Czujniki PR 6221 są też profesjonalnie zabezpieczeniem przed wyładowaniami elektrycznymi (w połączeniu ze skrzynką montażową) i przepięciami oraz mogą być użytowane bezobsługowo, gdyż nie wymagają konserwacji.

Podstawowe parametry techniczne PR6221:

• zakres pomiarowy: 20t, 30t, 50t, 60t, 75t
• klasa dokładności: C3, C4, C5, C6 (tylko dla czujników o zakresie 20t oraz 30t)
• wykonanie: stal nierdzewna
• klasa szczelności: IP68, IP69 K
• temperatura pracy: od -30 do +95 st. C, z zachowaniem parametrów od –10 do +55 st. C
• zasilanie czujnika: 4 .. 24 V
• sygnał wyjściowy: 1mV/V (20t, 30t), 2mV/V (50t), 2,4mV/V (60t), 3mV/V (75t)
• impedancja wejściowa: 1080 +/- 10 Ohm
• impedancja wyjściowa: dla klasy C3: 1010 +/- 1 Ohm
• dla klasy C5 przy Emax = 50t: 760 +/- 1 Ohm
• dla klasy C4, C5 przy Emax = 60t: 635 +/- 1 Ohm
• dla klasy C4, C5 przy Emax = 75t: 510 +/- 1 Ohm
• wersja iskrobezpieczna: certyfikat EEx ib IIC T6 (PTB Nr Ex-92.C.2137)
• II 1G EEx ia IIC T6 (PTB 02 ATEX 2059)

*Czujniki dostępne są również w wersji przystosowanej do pracy w strefie Ex.

klasa dokładności: C3, C3Ex, C4
zakres: 20-75 t

Typowe numery :

Weighbridge Load Cells OIML R60 Class C3 = 0.015%
PR 6221/12,5t C3 Weighbridge Load Cell 12,5 t 9405 221 03312
PR 6221/20tC3 Weighbridge Load Cell 20 t 9405 221 03320
PR 6221/25tC3 Weighbridge Load Cell 25 t 9405 221 03325
PR 6221/30tC3 Weighbridge Load Cell 30 t 9405 221 03330
PR 6221/50tC3 Weighbridge Load Cell 50 t 9405 221 03350
PR 6221/60tC3 Weighbridge Load Cell 60 t 9405 221 03360
PR 6221/75tC3 Weighbridge Load Cell 75 t 9405 221 03375

Weighbridge Load Cells OIML R60 Class C3 = 0.015%, Ex-Version
PR 6221/12,5t C3E Weighbridge Load Cell 12,5 t 3000d Ex-vers. 9405 621 03312
PR 6221/20tC3E Weighbridge Load Cell 20 t 3000d Ex-vers. 9405 621 03320
PR 6221/25tC3E Weighbridge Load Cell 25 t 3000d Ex-vers. 9405 621 03325
PR 6221/30tC3E Weighbridge Load Cell 30 t 3000d Ex-vers. 9405 621 03330
PR 6221/50tC3E Weighbridge Load Cell 50 t 3000d Ex-vers. 9405 621 03350
PR 6221/60tC3E Weighbridge Load Cell 60 t 3000d Ex-vers. 29405 621 03360
PR 6221/75tC3E Weighbridge Load Cell 75 t 3000d Ex-vers. 9405 621 03375

Weighbridge Load Cells OIML R60 Class C4 = 0.012%

Type Description Signal Height Cable Order Number Price in EUR
PR 6221/12,5tC4 Weighbridge Load Cell 12,5 t 1mV/V 118.5 16m 9405 221 04312
PR 6221/20tC4 Weighbridge Load Cell 20 t 1mV/V 118.5 16m 9405 221 04320
PR 6221/25tC4 Weighbridge Load Cell 25 t 2mV/V 118.5 16m 9405 221 04325
PR 6221/30tC4 Weighbridge Load Cell 30 t 1mV/V 118.5 16m 9405 221 04330
PR 6221/50tC4 Weighbridge Load Cell 50 t 2mV/V 118.5 16m 9405 221 04350
PR 6221/60tC4 Weighbridge Load Cell 60 t 1.5mV/V 118.5 16m 9405 221 04360
PR 6221/75tC4 Weighbridge Load Cell 75 t 1.5mV/V 118.5 16m 9405 221 04375

Weighbridge Load Cells OIML R60 Class C3 = 0.015%, armored cable

PR 6221/20tC3A Weighbridge Load Cell 20 t 4000d armored cable 1mV/V 118.5 16m 9405 221 23320
PR 6221/25tC3A Weighbridge Load Cell 25 t 4000d armored cable 1mV/V 118.5 16m 9405 221 23325
PR 6221/30tC3A Weighbridge Load Cell 30 t 4000d armored cable 2mV/V 118.5 16m 9405 221 23330
PR 6221/50tC3A Weighbridge Load Cell 50 t 4000d armored cable 1mV/V 118.5 16m 9405 221 23350
